Que Tipo de Informação Existe no Modelo BIM?

Quando falamos em Building Information Modeling (BIM), muitas pessoas imaginam imediatamente um modelo tridimensional detalhado. Essa percepção é natural, afinal, a representação gráfica é a parte mais visível da metodologia. No entanto, limitar o BIM apenas à geometria é um dos erros mais comuns entre quem está iniciando seus estudos.

O verdadeiro valor de um Modelo BIM não está apenas em sua aparência, mas principalmente na informação que acompanha cada elemento do empreendimento.

Uma parede, uma tubulação, uma luminária, um dispositivo de drenagem ou uma ponte podem conter diversas propriedades que descrevem características técnicas, materiais, fabricantes, custos, requisitos de manutenção, desempenho, datas, classificações e outras informações importantes para diferentes fases do empreendimento.

Esses dados transformam o modelo em muito mais do que uma representação gráfica. Eles criam uma base organizada de conhecimento, capaz de apoiar decisões durante o projeto, a construção, a operação e a manutenção.

Por esse motivo, costuma-se dizer que, no BIM, o modelo é o meio, enquanto a informação é o verdadeiro patrimônio do empreendimento.

Assista às aulas completas

Este artigo faz parte do Curso Intensivo de BIM da Polo Educa.

Parte A

Parte B

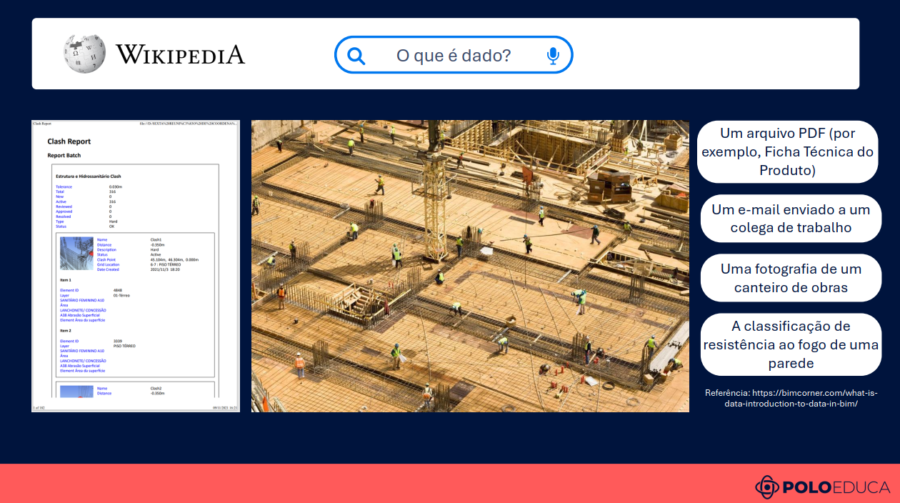

O que são dados?

Antes de entender as informações presentes em um Modelo BIM, é importante compreender o conceito de dado.

Dados são registros que representam características, medidas, descrições ou qualquer outra informação relacionada a um objeto, atividade ou processo.

Eles podem assumir diferentes formatos, como números, textos, imagens, documentos, tabelas, fotografias ou arquivos digitais.

Em um projeto de engenharia, praticamente tudo pode ser considerado um dado:

• uma coordenada geográfica;
• uma espessura de pavimento;
• uma fotografia de campo;
• um código de material;
• uma data de execução;
• uma especificação técnica;
• uma planilha de quantitativos;
• um relatório de inspeção;
• um registro de manutenção.

Entretanto, um dado isolado normalmente possui pouco significado.

Imagine receber apenas o valor 0,80. Esse número, sozinho, não permite saber se corresponde a uma dimensão, um custo, um volume ou uma inclinação.

Agora imagine que esse mesmo valor represente o diâmetro interno de uma tubulação. Nesse momento, o dado recebe contexto e passa a ter utilidade.

É justamente essa contextualização que transforma dados em informação.

Dados e informação são a mesma coisa?

Embora os dois termos sejam frequentemente utilizados como sinônimos, eles possuem significados diferentes.

O dado representa um registro bruto. A informação é o resultado da organização, interpretação e contextualização desses dados.

Podemos imaginar uma planilha contendo milhares de números. Enquanto esses valores permanecem isolados, eles representam apenas dados. Quando são organizados, classificados e analisados, passam a fornecer informações úteis para apoiar decisões.

Na metodologia BIM acontece o mesmo.

Os objetos presentes no modelo podem armazenar dezenas ou centenas de propriedades. Porém, essas propriedades só geram valor quando seguem uma estrutura organizada, permitindo consultas, filtros, análises e compartilhamento entre diferentes profissionais.

Conceito importante:Os dados representam a matéria-prima da informação. Somente quando recebem contexto, organização e significado eles passam a apoiar a tomada de decisão.

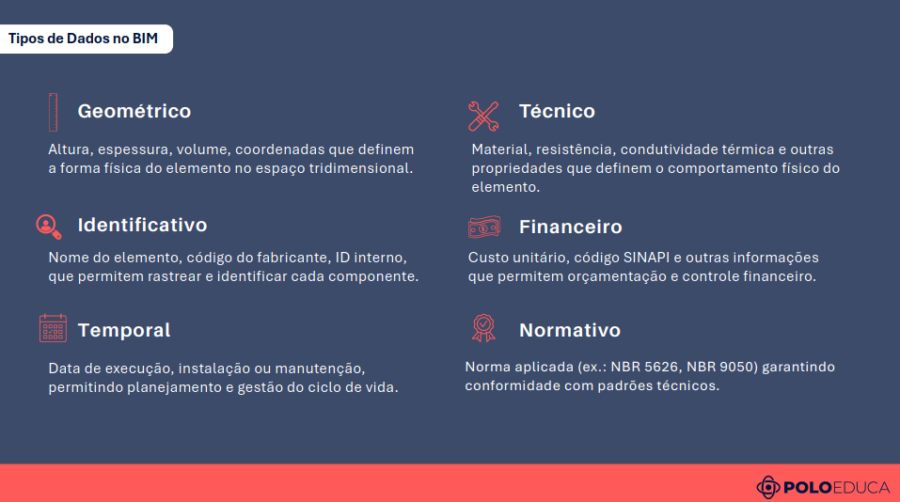

O que é informação no contexto BIM?

No contexto BIM, informação é todo dado associado a um objeto digital que contribui para descrever suas características, propriedades, comportamento ou utilização ao longo do ciclo de vida do empreendimento.

Isso significa que um objeto BIM não representa apenas sua forma.

Ele também pode reunir informações capazes de responder perguntas importantes:

• Qual é o material utilizado?
• Quem é o fabricante?
• Qual é o custo previsto?
• Quando esse elemento será instalado?
• Qual é sua vida útil?
• Quando deverá passar por manutenção?
• Qual norma técnica se aplica?
• Qual é o código de identificação?

Essas informações permanecem associadas ao objeto e podem ser atualizadas sempre que necessário.

É justamente essa integração entre geometria e informação que diferencia um Modelo BIM de uma simples representação tridimensional.

Modelo 3D e Modelo BIM são a mesma coisa?

Não.

Embora um Modelo BIM normalmente possua representação tridimensional, nem todo modelo 3D pode ser considerado um Modelo BIM.

Um modelo 3D pode servir apenas para visualização, apresentação ou renderização. Já um Modelo BIM reúne, além da geometria, informações estruturadas que podem ser utilizadas em diferentes processos.

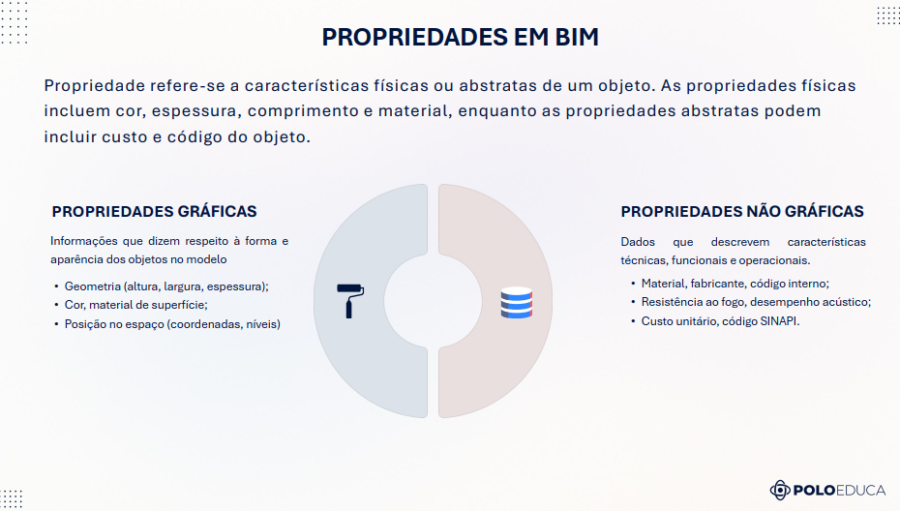

Informações gráficas

As informações gráficas correspondem à representação visual dos objetos presentes no modelo.

São elas que permitem visualizar a forma, a localização, as dimensões e a orientação espacial dos elementos.

Entre os principais exemplos estão:

• comprimento;
• largura;
• altura;
• área;
• volume;
• coordenadas;
• inclinação;
• posição;
• geometria;
• nível.

Essas informações permitem compreender como o empreendimento será representado e como os elementos se relacionam espacialmente.

No entanto, observar apenas a geometria significa enxergar apenas uma parte das informações existentes no modelo.

Informações não gráficas

As informações não gráficas representam propriedades que não dependem diretamente da representação visual do objeto.

São elas que transformam um simples modelo tridimensional em uma base organizada de informação.

Entre os exemplos estão:

• fabricante;
• material;
• especificações técnicas;
• custo;
• fornecedor;
• vida útil;
• cronograma;
• manutenção;
• classificação;
• desempenho;
• resistência;
• garantia;
• documentação técnica.

Essas informações normalmente ficam armazenadas nas propriedades dos objetos BIM e podem ser consultadas, filtradas e utilizadas por diferentes profissionais.

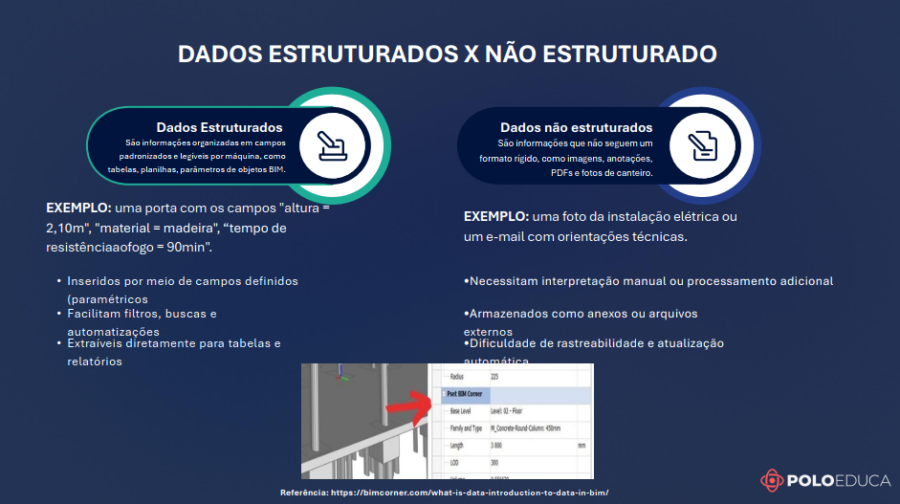

Dados estruturados

Os dados estruturados são aqueles organizados de forma padronizada, permitindo que pessoas e softwares interpretem seu significado com maior facilidade.

Normalmente, esses dados ficam armazenados em campos específicos das propriedades dos objetos BIM.

Entre os exemplos estão:

• comprimento;
• largura;
• altura;
• área;
• volume;
• material;
• fabricante;
• código do elemento;
• classificação;
• custo;
• vida útil;
• data de instalação.

Como essas informações seguem uma estrutura definida, elas podem ser pesquisadas, filtradas, classificadas e utilizadas automaticamente por diferentes aplicações.

Se um modelo contiver centenas de elementos corretamente classificados, será possível localizar apenas os objetos de determinado fabricante, tipo, material ou condição.

Essa capacidade é uma das grandes vantagens da metodologia BIM.

Dados não estruturados

Nem todas as informações de um empreendimento podem ser armazenadas em campos organizados.

Fotografias, vídeos, atas de reunião, relatórios técnicos, documentos em PDF, e-mails e pareceres normalmente são classificados como dados não estruturados.

Eles continuam sendo importantes. A diferença é que sua organização não segue uma estrutura rígida como acontece com os parâmetros dos objetos BIM.

Mesmo assim, esses documentos podem permanecer relacionados ao modelo ou ao empreendimento, permitindo que diferentes profissionais consultem informações complementares.

Um elemento estrutural, por exemplo, pode possuir:

• fotografias da execução;
• laudos de inspeção;
• certificados de materiais;
• resultados de ensaios;
• relatórios técnicos;
• registros de manutenção.

Conceito importante:Um Modelo BIM não armazena apenas parâmetros. Ele pode estar relacionado a documentos, fotografias, planilhas e outros arquivos necessários para a gestão da informação.

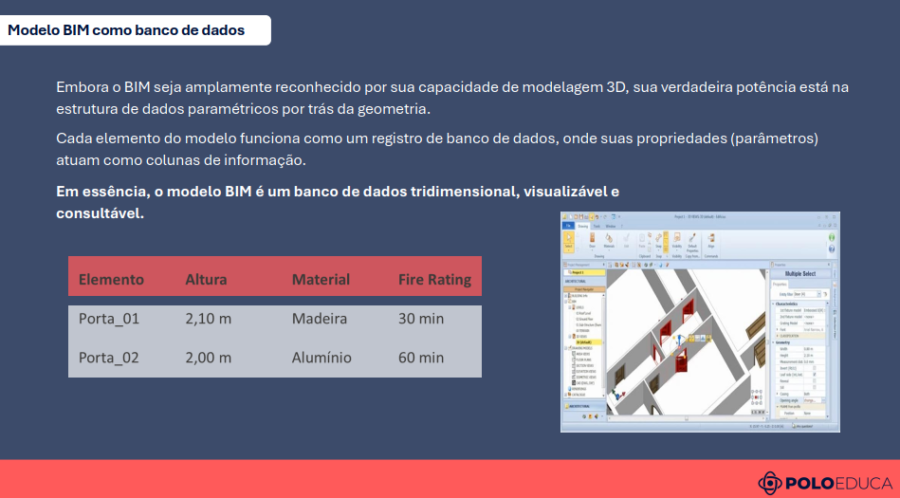

Objetos BIM funcionam como um banco de dados

Uma maneira simples de compreender um Modelo BIM é imaginá-lo como um banco de dados conectado a uma representação tridimensional.

Cada objeto existente no modelo funciona como um registro. Cada propriedade corresponde a uma informação relacionada àquele objeto.

Ao selecionar uma parede, uma tubulação, uma luminária ou qualquer outro elemento, o profissional pode consultar diversas propriedades associadas.

Essas informações permanecem organizadas durante o desenvolvimento do empreendimento.

Isso permite gerar quantitativos, elaborar relatórios, criar filtros, realizar verificações e apoiar diferentes atividades sem a necessidade de procurar dados em vários documentos separados.

É por isso que o verdadeiro patrimônio de um Modelo BIM está menos na aparência visual e mais na qualidade das informações que ele organiza.

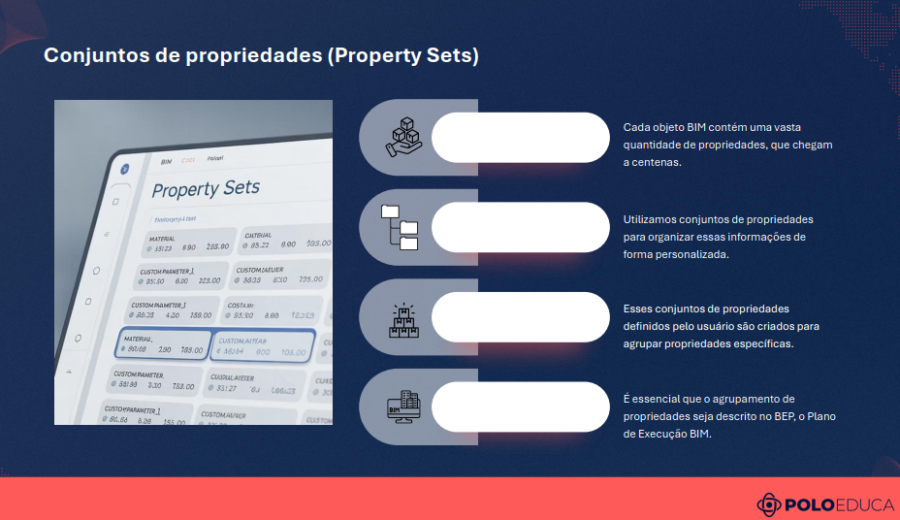

Property Sets: organizando as informações dos Objetos BIM

À medida que um modelo se torna mais complexo, aumenta também a quantidade de informações associadas aos objetos.

Para facilitar essa organização, as propriedades podem ser agrupadas em conjuntos conhecidos como Property Sets, ou Psets.

Em vez de apresentar centenas de propriedades em uma única lista, elas passam a ser organizadas por assunto.

Exemplos de agrupamentos:

• identificação;
• dimensões;
• materiais;
• estrutura;
• custos;
• planejamento;
• manutenção;
• operação;
• classificação.

Essa organização facilita a consulta das informações e reduz o risco de interpretações equivocadas.

Também pode contribuir para o compartilhamento de dados entre diferentes plataformas, especialmente quando são utilizados padrões de interoperabilidade. Esse tema será aprofundado em uma aula específica sobre IFC.

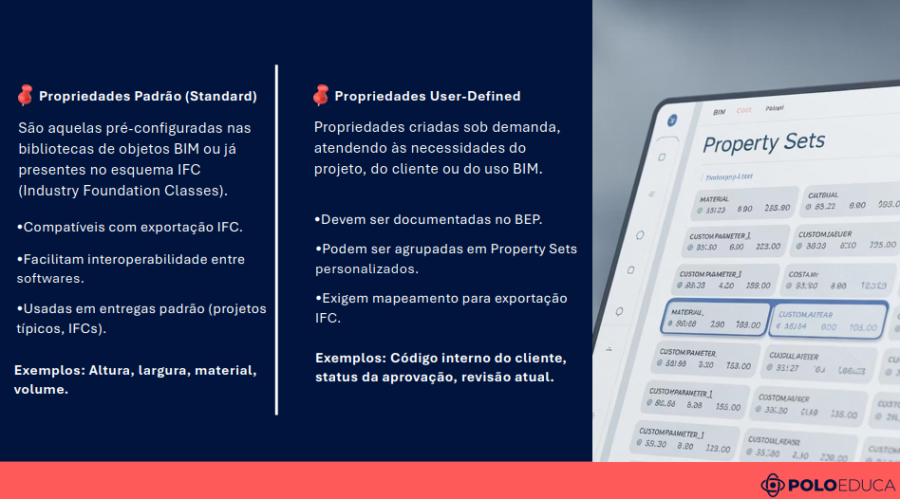

Propriedades padrão e propriedades personalizadas

Nem todas as informações presentes em um Modelo BIM possuem a mesma origem.

Algumas propriedades já fazem parte da própria plataforma de autoria. Elas normalmente incluem informações como:

• largura;
• altura;
• área;
• volume;
• nível;
• material;
• identificação.

Essas são propriedades padrão.

Entretanto, cada organização e empreendimento pode possuir necessidades específicas.

Por esse motivo, também é possível criar propriedades personalizadas, adaptadas aos objetivos do processo.

Exemplos:

• código patrimonial;
• responsável pela manutenção;
• frequência de inspeção;
• contrato de fornecimento;
• data da última vistoria;
• status de aprovação;
• classificação interna;
• fase de execução.

Essas propriedades podem ser utilizadas em consultas, filtros, relatórios e processos de gestão.

Categorias, famílias, tipos e instâncias

Para organizar grandes quantidades de objetos, as plataformas BIM utilizam estruturas hierárquicas.

A nomenclatura pode variar entre os softwares, mas alguns conceitos são recorrentes.

Categoria

Representa um grupo amplo de elementos semelhantes, como paredes, portas, tubulações, pilares ou luminárias.

Família

Corresponde a um conjunto de objetos que compartilham características semelhantes.

Tipo

Define uma configuração específica dentro de uma família.

Por exemplo, uma porta metálica com determinadas dimensões e propriedades.

Instância

É o objeto efetivamente inserido no modelo.

Mesmo pertencendo ao mesmo tipo, cada instância pode possuir informações próprias, como localização, código de identificação ou data de instalação.

Identificação dos Objetos BIM

Cada objeto existente em um Modelo BIM precisa ser identificado de forma única.

Essa identificação permite localizar elementos específicos, registrar alterações, acompanhar sua evolução e garantir rastreabilidade das informações.

Dependendo da plataforma e do fluxo adotado, podem existir diferentes identificadores.

Entre os exemplos estão:

• Element ID: identificador interno utilizado por determinadas plataformas;
• GUID: identificador globalmente único, usado para reconhecer objetos em processos de interoperabilidade.

Esses identificadores permitem distinguir um objeto dos demais, mesmo quando vários elementos possuem aparência e propriedades semelhantes.

Embora esses conceitos sejam mais utilizados em processos avançados de gestão da informação, compreender sua existência ajuda a entender como os objetos podem ser rastreados ao longo do desenvolvimento do empreendimento.

Qualidade da informação

Quando se fala em BIM, é comum imaginar que quanto maior a quantidade de informações armazenadas, melhor será o resultado.

Na prática, isso nem sempre é verdade.

Informações desatualizadas, duplicadas, incompletas ou incorretas podem comprometer análises, quantitativos e decisões.

Por isso, boas informações devem ser:

• corretas;
• consistentes;
• atualizadas;
• padronizadas;
• verificáveis;
• úteis para os objetivos do projeto;
• produzidas e validadas por responsáveis definidos.

Inserir informações que nunca serão utilizadas aumenta o trabalho das equipes sem gerar benefício real.

Exemplos práticos

Luminária

Uma luminária pode armazenar:

• potência;
• tensão;
• fabricante;
• consumo energético;
• modelo;
• garantia;
• vida útil;
• data de instalação.

Porta

Uma porta pode reunir:

• largura;
• altura;
• material;
• tipo de abertura;
• fabricante;
• resistência ao fogo;
• código;
• custo;
• informações de manutenção.

Tubulação

Uma tubulação pode possuir:

• diâmetro;
• material;
• classe;
• declividade;
• comprimento;
• fabricante;
• código;
• data de instalação;
• histórico de inspeção.

Observe que muitas dessas informações não alteram diretamente a geometria. Mesmo assim, agregam valor técnico, operacional e gerencial ao objeto.

Conclusão

Quando observamos um Modelo BIM pela primeira vez, é natural que a atenção seja direcionada à representação tridimensional.

Entretanto, a geometria representa apenas uma parte de seu potencial.

O verdadeiro valor do BIM está na capacidade de organizar informações de forma estruturada, relacionando dados técnicos, operacionais, financeiros e documentais diretamente aos objetos do empreendimento.

Informações gráficas, informações não gráficas, dados estruturados, documentos complementares, Property Sets, propriedades personalizadas e identificadores trabalham em conjunto para transformar o modelo em uma base de conhecimento.

Enquanto a geometria permite visualizar o empreendimento, são as informações que tornam o Modelo BIM realmente inteligente.

Perguntas frequentes sobre informações no Modelo BIM

O que é informação em um Modelo BIM?

É todo dado associado aos objetos do modelo, incluindo geometria, propriedades técnicas, materiais, custos, manutenção, classificação, cronograma e outras características.

Qual é a diferença entre dados e informação?

Dados são registros isolados. Informação é o resultado da organização e contextualização desses dados.

O que são informações gráficas?

São as informações relacionadas à representação visual dos objetos, como geometria, dimensões, localização e forma.

O que são informações não gráficas?

São propriedades associadas aos objetos, como fabricante, material, custo, vida útil, manutenção, especificações técnicas e classificação.

O que são dados estruturados?

São informações organizadas em campos padronizados, permitindo consultas, filtros, relatórios e automação de processos.

O que são dados não estruturados?

São conteúdos como fotografias, vídeos, PDFs, relatórios, atas, pareceres e outros documentos complementares.

O que são Property Sets?

São conjuntos de propriedades utilizados para organizar informações relacionadas dentro dos objetos BIM.

Qual é a diferença entre propriedade padrão e personalizada?

Propriedades padrão já fazem parte da plataforma. Propriedades personalizadas são criadas para atender necessidades específicas do projeto ou da organização.

O que é uma instância no BIM?

É o objeto efetivamente colocado no modelo, que pode possuir informações próprias mesmo pertencendo a um tipo compartilhado.

O que é GUID?

É um identificador globalmente único utilizado para distinguir e rastrear objetos em determinados processos BIM.

Quanto mais informações no modelo, melhor?

Não necessariamente. As informações devem ser adequadas aos objetivos do projeto, atualizadas e úteis para os usos BIM definidos.
