Plataforma BIM x Ferramenta BIM: Entenda a Diferença

Uma das dúvidas mais comuns de quem começa a estudar BIM é acreditar que qualquer software utilizado em um fluxo de trabalho pode ser chamado de Plataforma BIM.

Na prática, isso não é verdade.

Softwares como Revit, Civil 3D, Navisworks, Dynamo, BIMcollab e outras soluções podem participar de um processo BIM, mas cada um desempenha uma função diferente. Alguns são responsáveis pela criação e pelo gerenciamento dos modelos digitais, enquanto outros atuam como ferramentas complementares para automação, coordenação, análise, comunicação ou visualização.

Compreender a diferença entre Plataforma BIM e Ferramenta BIM ajuda profissionais, empresas, órgãos públicos e concessionárias a selecionar as tecnologias corretas para cada etapa do projeto e a estruturar fluxos de trabalho mais eficientes.

Assista à aula completa

Este artigo faz parte do Curso Intensivo de BIM da Polo Educa.

O que é uma Plataforma BIM?

Uma Plataforma BIM é o ambiente principal onde o modelo digital do empreendimento é criado, editado e enriquecido com informações.

Diferentemente de um software de desenho tradicional, uma Plataforma BIM trabalha com objetos inteligentes que representam elementos reais da engenharia, da arquitetura ou da infraestrutura.

Esses objetos não armazenam apenas geometria. Eles também podem conter propriedades técnicas, classificações, materiais, custos, informações de manutenção, códigos, fabricantes e outros dados importantes para o ciclo de vida do ativo.

De acordo com os conceitos apresentados no BIM Handbook, associado ao trabalho de Chuck Eastman e outros pesquisadores, uma Plataforma BIM deve permitir que o modelo seja desenvolvido de forma integrada, mantendo consistência entre vistas, informações e documentos derivados.

Isso significa que uma alteração realizada em um objeto deve ser refletida automaticamente nas representações relacionadas, reduzindo inconsistências e retrabalhos.

Quais características uma Plataforma BIM deve possuir?

Atualização automática do modelo

Uma das principais características de uma Plataforma BIM é a consistência das informações.

Quando uma dimensão, posição ou propriedade é alterada, as vistas, tabelas e documentos relacionados devem ser atualizados de forma coordenada.

Em um projeto rodoviário, por exemplo, uma alteração na geometria pode afetar seções, quantitativos, terraplenagem, drenagem e outros elementos associados. Em um ambiente BIM, essas relações podem ser gerenciadas de forma muito mais integrada.

Objetos inteligentes

Uma Plataforma BIM trabalha com objetos que representam elementos reais do empreendimento.

Uma parede é reconhecida como parede. Uma tubulação é reconhecida como tubulação. Um elemento estrutural é identificado como componente estrutural.

Essa inteligência permite que os objetos sejam classificados, filtrados, quantificados e analisados de acordo com suas propriedades.

Informações gráficas e não gráficas

Além da geometria, os objetos BIM podem armazenar informações como:

• material;
• fabricante;
• código do elemento;
• custo;
• vida útil;
• fornecedor;
• requisitos de manutenção;
• propriedades técnicas;
• classificação;
• dados de operação.

Essa capacidade transforma o modelo em uma base organizada de informações, útil para diferentes etapas do empreendimento.

Comportamento paramétrico

Objetos paramétricos possuem regras e relações que controlam seu comportamento.

Quando um parâmetro é alterado, outras características relacionadas podem ser atualizadas automaticamente, mantendo a consistência do modelo.

Esse conceito será aprofundado em uma aula específica sobre parametrização em objetos BIM.

Documentação derivada do modelo

Uma Plataforma BIM também deve permitir que desenhos, tabelas, quantitativos e documentos sejam extraídos do modelo.

Isso reduz a dependência de informações duplicadas e ajuda a manter a documentação alinhada às alterações realizadas durante o desenvolvimento do projeto.

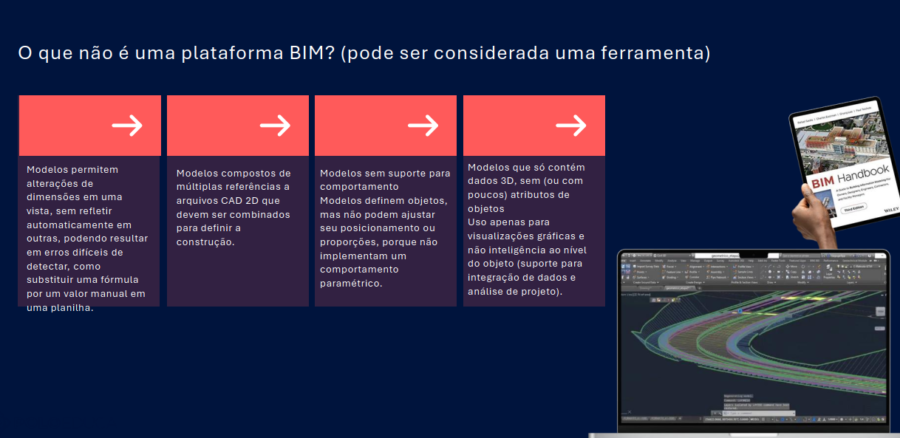

O que não é uma Plataforma BIM?

Nem todo software utilizado em um processo BIM pode ser classificado como Plataforma BIM.

Algumas características indicam que o software está mais próximo de uma ferramenta de modelagem geométrica ou de apoio ao processo do que de uma plataforma completa de autoria e gestão de modelos.

Modelos compostos apenas por geometria 3D

Um modelo que contém apenas formas tridimensionais, sem informações estruturadas associadas aos elementos, não utiliza todo o potencial da metodologia BIM.

Nesse caso, o modelo funciona como uma representação visual, mas não como uma base inteligente de dados.

Modelos sem comportamento paramétrico

Quando os objetos não possuem regras, relações ou parâmetros que controlem seu comportamento, sua capacidade de automação e atualização é limitada.

O resultado pode parecer visualmente correto, mas o modelo não possui inteligência suficiente para responder de forma integrada às alterações.

Alterações que não se refletem em outras vistas

Se uma dimensão for alterada em uma vista e essa mudança não atualizar automaticamente as demais representações, aumenta o risco de inconsistências.

Esse comportamento se aproxima de processos tradicionais, nos quais cada desenho precisa ser corrigido manualmente.

Dependência de múltiplos arquivos CAD 2D

Quando o modelo depende de diversas referências CAD separadas para definir o empreendimento, sem uma estrutura integrada de objetos e informações, ele não atende plenamente aos princípios de uma Plataforma BIM.

O que é uma Ferramenta BIM?

Uma Ferramenta BIM é um software, plugin ou aplicação que participa do fluxo BIM, mas não é responsável pela criação e pelo gerenciamento completo do modelo inteligente.

Sua função é complementar o processo, oferecendo recursos específicos para atividades como:

• automação;
• coordenação;
• análise;
• verificação;
• comunicação;
• renderização;
• simulação;
• gestão de problemas;
• visualização;
• extração e tratamento de dados.

Uma Ferramenta BIM pode ser essencial para o fluxo de trabalho mesmo sem ser uma Plataforma BIM.

Ela amplia as capacidades das plataformas principais e permite que determinadas tarefas sejam realizadas com mais produtividade, precisão ou integração.

Plataforma BIM x Ferramenta BIM: comparação direta

Como Plataformas BIM e Ferramentas BIM trabalham juntas?

Na prática, projetos BIM raramente são desenvolvidos utilizando apenas um software.

Os fluxos de trabalho costumam reunir diferentes soluções, cada uma com uma função específica.

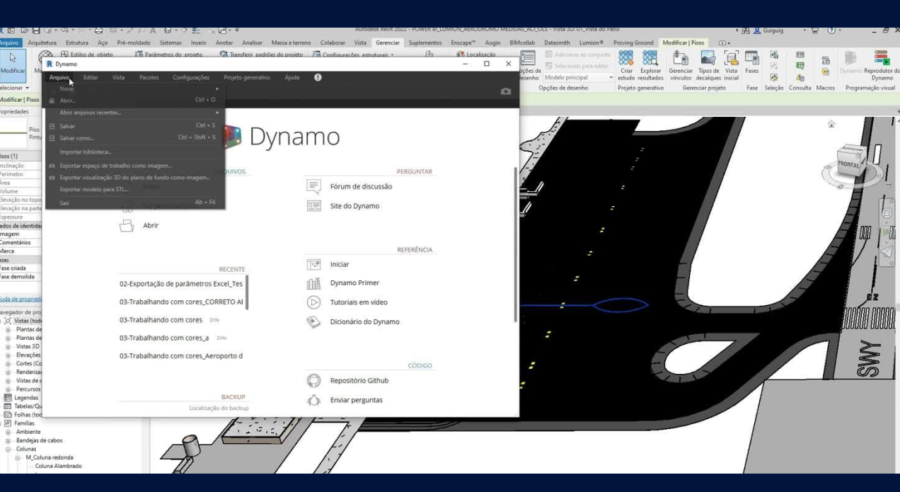

Revit e Dynamo

Na aula, o Revit é apresentado como exemplo de Plataforma BIM utilizada para modelagem e gerenciamento de informações.

O Dynamo atua como Ferramenta BIM voltada para programação visual, automação e criação de rotinas personalizadas.

Em um dos exemplos, o Dynamo foi utilizado para identificar painéis ou elementos com área superior a 5.000 m², destacando automaticamente os objetos que atendiam ao critério definido.

Esse tipo de automação reduz tarefas manuais e melhora a produtividade das equipes.

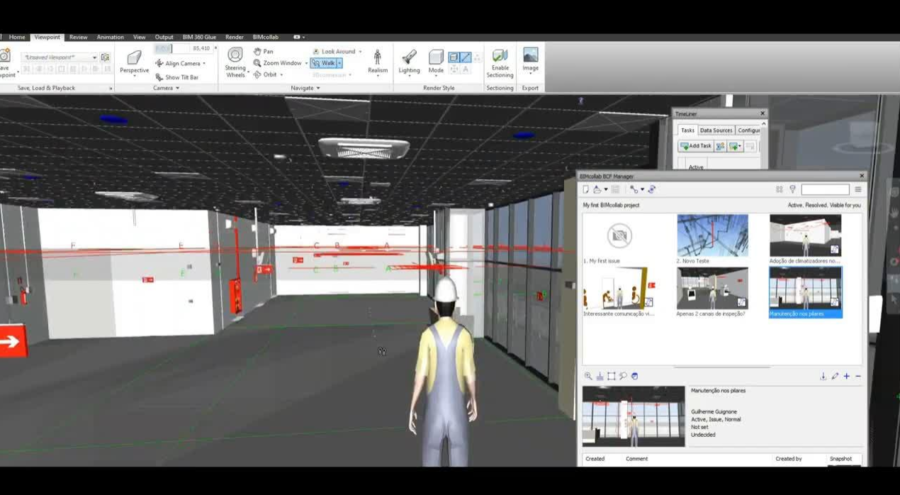

Navisworks e BIMcollab

Outro exemplo envolve o uso do BIMcollab integrado ao Navisworks.

O Navisworks pode ser utilizado em atividades de coordenação e verificação de modelos. O BIMcollab complementa esse fluxo com recursos de comunicação, registro de problemas e gerenciamento de informações por meio do BCF.

Assim, diferentes tecnologias trabalham juntas para apoiar modelagem, verificação, coordenação e colaboração.

Objetos BIM x Objetos CAD

Uma das diferenças mais importantes entre uma Plataforma BIM e um software CAD tradicional está na forma como os elementos são interpretados.

Em um software CAD, mesmo um elemento tridimensional pode ser apenas uma combinação de linhas, pontos, superfícies ou sólidos.

Visualmente, ele pode representar uma parede. No entanto, o software pode não compreender que aquele sólido corresponde a uma parede real.

Em uma Plataforma BIM, o elemento é reconhecido como um objeto específico, com propriedades, relações e comportamento próprios.

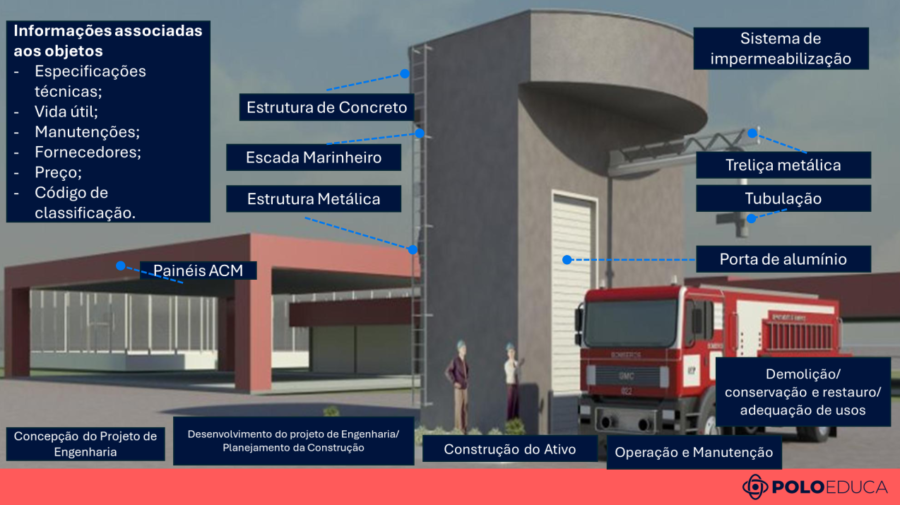

O papel das informações nos objetos BIM

Os objetos BIM funcionam como catálogos digitais de informações.

Além da geometria, cada elemento pode possuir propriedades relacionadas ao projeto, à construção, à operação e à manutenção.

Uma parede, uma tubulação, um dispositivo de drenagem ou uma defensa metálica pode conter informações que serão utilizadas por diferentes profissionais ao longo do ciclo de vida do ativo.

Entre essas informações estão:

• especificações técnicas;
• fabricante;
• fornecedor;
• custo;
• vida útil;
• dados de manutenção;
• classificação;
• material;
• parâmetros geométricos;
• requisitos de desempenho.

Essa estrutura transforma o modelo em uma fonte organizada de informações, e não apenas em uma representação visual.

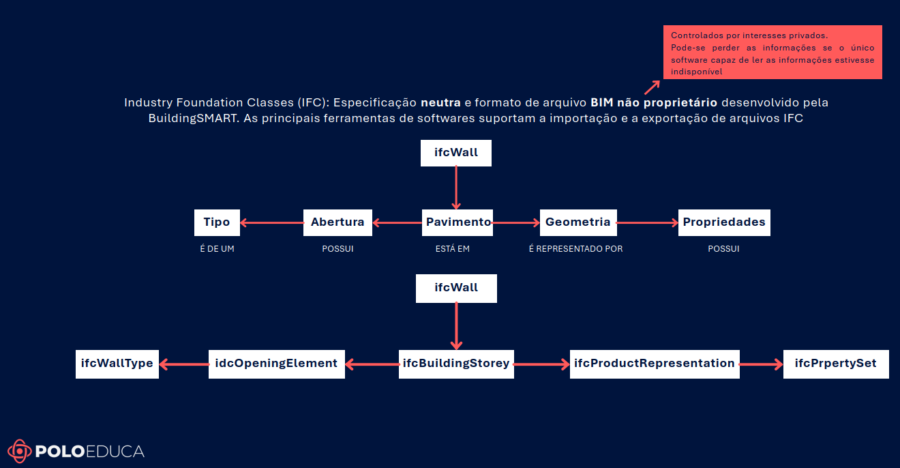

Onde entra o IFC?

As informações organizadas em Plataformas BIM podem ser compartilhadas entre diferentes softwares por meio de padrões de interoperabilidade.

Um dos principais é o IFC, desenvolvido para permitir a troca de informações entre aplicações BIM de diferentes fabricantes.

Neste artigo, basta compreender que o IFC ajuda a preservar a geometria e parte das informações dos objetos durante a troca entre plataformas.

O funcionamento do IFC e sua importância para a interoperabilidade serão aprofundados em uma aula específica do Curso Intensivo de BIM.

Parametrização em Plataformas BIM

A parametrização é uma das características que diferencia modelos inteligentes de simples geometrias tridimensionais.

Um objeto paramétrico possui regras, restrições e relações que controlam sua forma e seu comportamento.

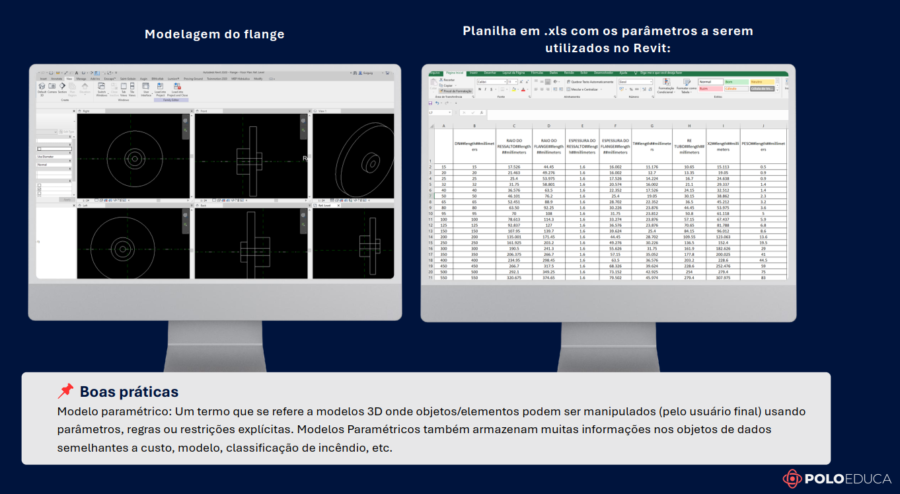

Na aula, é apresentado o exemplo de uma família personalizada para tubulações, em que dimensões, flanges e posicionamento de parafusos são controlados por parâmetros.

Quando uma dimensão é alterada, outras características do objeto podem ser atualizadas automaticamente.

Esse conceito será aprofundado em um artigo específico sobre parametrização em objetos BIM.

Aplicação em engenharia e infraestrutura

Projetos de infraestrutura envolvem diversas disciplinas, grandes extensões territoriais e uma quantidade significativa de informações.

Em uma rodovia, por exemplo, o fluxo BIM pode envolver plataformas autorais para desenvolvimento da geometria, terraplenagem, drenagem e pavimentação, além de ferramentas específicas para coordenação, automação, análise, visualização e comunicação.

O mesmo princípio se aplica a ferrovias, aeroportos, saneamento, infraestrutura urbana, pontes, túneis e obras de arte especiais.

Compreender o papel de cada tecnologia evita a escolha inadequada de softwares e ajuda a estruturar um ambiente de trabalho mais eficiente.

Conclusão

Embora os termos Plataforma BIM e Ferramenta BIM sejam frequentemente utilizados como sinônimos, eles representam funções diferentes dentro da metodologia.

A Plataforma BIM é o ambiente principal de criação e gerenciamento do modelo digital inteligente. Ela trabalha com objetos paramétricos, informações estruturadas e documentação derivada do modelo.

Já as Ferramentas BIM complementam o processo, oferecendo funções específicas para automação, coordenação, análise, comunicação, renderização, verificação e tratamento de informações.

Em projetos de engenharia e infraestrutura, diferentes plataformas e ferramentas normalmente atuam de forma integrada. O valor não está em utilizar um único software, mas em organizar corretamente o fluxo de informação e selecionar a tecnologia adequada para cada atividade.

Perguntas frequentes sobre Plataforma BIM e Ferramenta BIM

Plataforma BIM e Ferramenta BIM são a mesma coisa?

Não. A Plataforma BIM é responsável pela criação e pelo gerenciamento do modelo inteligente. A Ferramenta BIM executa funções específicas que complementam o fluxo de trabalho.

O Revit é uma Plataforma BIM?

Sim. O Revit pode ser considerado uma Plataforma BIM porque trabalha com objetos inteligentes, informações estruturadas, documentação integrada e comportamento paramétrico.

O Dynamo é uma Plataforma BIM?

Não. O Dynamo é uma Ferramenta BIM voltada principalmente para automação, programação visual e criação de rotinas personalizadas.

O Navisworks é uma Plataforma BIM?

O Navisworks atua principalmente como ferramenta de coordenação, análise e verificação de modelos, sendo utilizado em conjunto com plataformas de autoria.

O BIMcollab é uma Plataforma BIM?

O BIMcollab atua principalmente como ferramenta de colaboração, comunicação e gestão de problemas em processos BIM.

Todo software 3D é BIM?

Não. Um software pode produzir modelos tridimensionais sem trabalhar com objetos inteligentes, informações estruturadas ou comportamento paramétrico.

Qual é a principal característica de uma Plataforma BIM?

A capacidade de criar e gerenciar modelos digitais compostos por objetos inteligentes, informações estruturadas e relações paramétricas.

Uma Ferramenta BIM pode ser usada sem uma Plataforma BIM?

Depende da função da ferramenta. Muitas Ferramentas BIM utilizam modelos ou informações produzidos em Plataformas BIM e atuam como complemento ao processo.

Por que essa diferença é importante?

Porque ela ajuda a selecionar as tecnologias corretas, distribuir funções no fluxo de trabalho e evitar a expectativa de que um único software execute todas as atividades BIM.

Como isso se aplica à infraestrutura?

Em infraestrutura, plataformas podem ser usadas para autoria dos modelos, enquanto ferramentas complementares apoiam coordenação, automação, análise, comunicação e gestão da informação.
